Metal Stud and Track Roll Forming Machine
Vedio om metallstud och spårrullningsmaskin
2024 Ny design för Mexikos kund
2024, Kingreal Roll Tidigare har slutfört design, produktion, idrifttagning och leverans av en bred och smal kölformningsmaskin för en mexikansk kund.
För den nyutformade stud- och spårmaskinen gjorde Kingreal Roll Tidigare ett nytt genombrott i hela automatiseringen av produktionslinjen genom att utrusta stud- och spårmaskinen med en helautomatisk förpackningsanordning. Produktionsprocessen inkluderar förmedling, stapling, band och urladdning.
Effektiviteten hos gips -kanalmaskinen har ökats.
Produktbeskrivning
Kingreal Metal Stud and Track Roll Forming Machine är vår nya utvecklade teknik med en maskin för att producera olika storlekar av gipsväggar och spår.

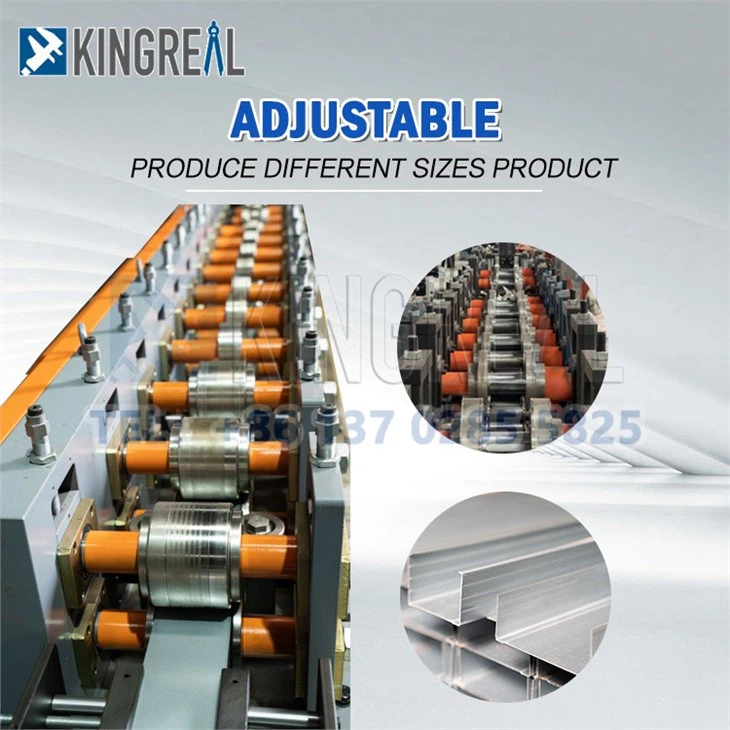

Bredd mest förskott servo matare körteknologi, den här maskinen kan ändras i10 minutereller mindre för att producera olika bredd- och flänshöjderprodukter.
Den här maskinen är en av våra mest med produkter, och den presenteras med hög hastighet (upp till 120 m\/min), helautomatisk körning (Auto Stacking System för ditt val), lätt att använda, etc.
Den grundläggande strukturen för den här maskinen är dubbelhuvuden Decoiler, kontinuerligt kall rullformning, hydraulisk flugstans, hydraulisk fluesskjuvning utgångsbord och etc.
Maskinfunktion
- Dubbelhuvuden Decoiler
- Höghastighets kallrullning
- Hela servomotorer som kör för att justera bredden och höjden
- enkel maskindrift
- Hydraulisk fluskjuvning och fluga stans
- Auto Stacking System för ditt val.
Teknisk specifikation
|
Materialtjocklek: |
0. 4-1. 2mm |
|
Tillämpligt material: |
Galvanized Steel (GI), Cold Roll Steel (CRC), med avkastningsstyrka: 245-550 MP |
|
Maximal formningshastighet |
120 m \/ min maximalt |
|
Rollformningsstativ |
14 Rollers Station inklusive präglingsrullen. |
|
Maskinkraft |
~ 15 kW |
Arbetsprocess
DECOILER → FEED GUIDE ENHET → Rullande formningssystem → Nivelleringsanordning → Hydraulisk fluga Stansning och skärsystem → Avslutningsställ
Maskinkomponenter
|

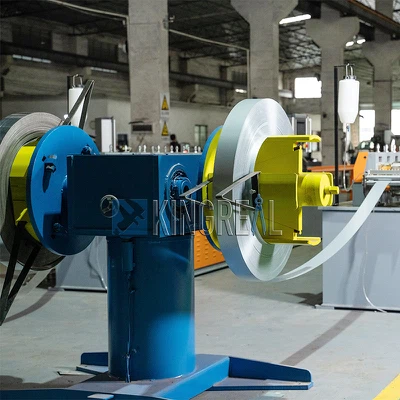

1) Decoiler med dubbla huvuden: en uppsättning Odrivet, manuellt kontroll av stålspolar inre borrning och stopp Max utfodringsbredd: 500 mm, spol -ID -intervall 508mm ± 30 mm kapacitet: Max. 3 ton
2) matningshandbok En vänster och höger vägledande enhet vid maskinens huvudingång. Under arbetet, råvaror på båda sidor av plattan in i maskinen Gör råvaran och rullningsformningssystemet med vänster och höger vägledande enhet för att behålla rätt position. Den vägledande positionen kan justeras av manualen Skruvmekanism och vänster och höger kan justeras oberoende. |
 |
|
3) Main Roll Forming Machine Maskinens kroppsram: Den antar stålplattesvetsning och CNC -bearbetningscenter bearbetning.
Rullar tillverkade av CR12MOV -stål, vakuumkylning av värmebehandling Efter att ha slipat det inre hålet och ändytan, är CNC svarvbehandlande rullsida.
Axlar tillverkade av 40cr stål, släckning och härdande värmebehandling, Hård kromplätering och extern slipning. SHAFTS DIAMETER=ф55mm, Precisionsbearbetad
Växel\/kedjehjulskörning, ungefär 14- Steg för att bilda Main Motor (Polaroid varumärke) =15 KW, frekvenshastighetskontroll
4) Punching & Post Hydraulic Sluta inte klippa enheten Ingen stoppande stansning och skärning Värmebehandling till HRC 58-62 examen
|
 |
|
5) PLC -kontrollsystem Kontrollera mängden och skärlängden automatiskt På pekskärmen kan den avsluta produktionen automatiskt. |
 |
Hur försäkrar man maskinkvaliteten?
Gipsväggspartitionsramning
Auto -förpackningsmaskin för gipsprofiler
Kingreal är specialiserad på en automatisk produktionslinje för 2-6 M Drywall -profiler, aluminiumrör och annan byggnadsmaterialindustri, med mycket arbetskraft, låg lydnad och forskning och utveckling. Arbetsprocessen med automatisk spänne, automatisk korrigering, automatisk armpalletisering och automatisk plaststålbuntning antas för att bilda en automatisk\/effektiv\/stabil automatisk palletiserings- och packlinje.
Denna produktionslinje antar PLC -kontroll och har en hög grad av automatisering. Och det har fördelarna med att rädda arbetskraften, minska arbetsintensiteten, minska kostnaderna och minska skadorna till anställda och är mer lämpad för branschkonkurrens.
Teknisk parameter
|
Tillämpliga produkter |
Drywall Stud- och spårprofiler, stålstud, C -stud, L -profiler, gips bärarprofiler, köl, aluminiumrör och andra långa föremål |
|
Produktlängd |
2-6 meter (kan vara längre) |
|
Antalet hela buntar |
Kan ställas in enligt kundkraven |
|
Buntningshastighet |
50-120 m\/min, enligt kundkraven |
|
Kraftspecifikation |
380V, 50\/60Hz |
|
Tillämplig bredd |
10, 16, 20, 25, 30, 110, 630, etc. |
|
Skötsel |
Standard eller piercing bandmaskin (hela stacken) |
|
Förpackningsbältesmaterial |
självhäftande tejp, plaststålbälte, PP -bälte och annat material |
Den automatiska paketlinjen och annan automatisk utrustning kan anpassas enligt kundkraven.

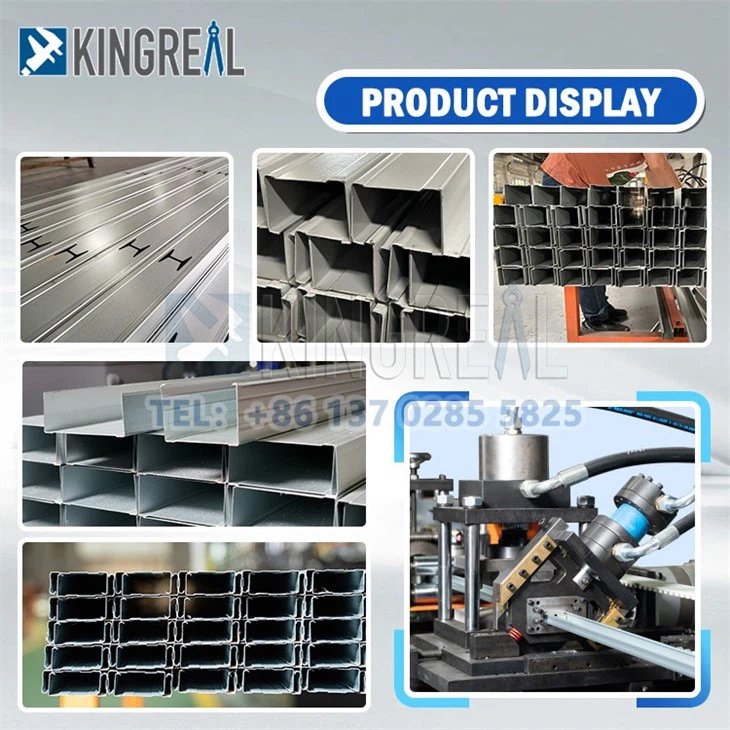

Applikationstyper
1. C-formkanalprofiler, U-formkanalprofiler (mestadels används)
50mm tvärprofiler, 38 mm huvudprofiler
CU -studs och spår
2. Väggvinkelprofiler
L-formprofiler
3. Furring hatt omega -kanaler
Teknisk specifikation
| Standard eller piercing bandmaskin (hela stacken) |
| Självhäftande tejp, plaststålbälte, PP -bälte och annat material |
Kingreal Exhibition
Vanliga frågor
01. Vad är skillnaden mellan metallstud och metallspår?
02. 【Drywall Stud and Track Machine】 Hur ändrar man formen?
03.Hur man väljer en gipsväggstud och spår?
Drywall Stud and Track är det underbara valet av många heminredning. Känner du till den vanliga storleken på stud och spår? Tjockleken på gipsväggens stud och spår varierar från 0. 4mm -0. 2mm. Under normala omständigheter kommer de flesta att välja gipsstud och spåra när du använder pappersgipstak. Det finns två typer av galvanisering av köl, den ena är het-dip galvanizing och den andra är kall-galvaniserande.
04.Hur installerar jag metallbultarna och spåren?
----------------------------------------------------------------------------------------- Vad vår kund sa? ---------------------------------------------------------------------------------------
Kingreal har rik erfarenhet av produktion och försäljning och har åtagit sig att ge kunderna de bästa lösningarna för att lösa kundproblem. För närvarande har det erkänts av kunder från hela världen.
----------------------------------------------------------------------------------------- Tekniskt team ---------------------------------------------------------------------------------------
Teknisk team
Kingreal har sitt eget professionella tekniska team.
Med stark professionell förmåga och rik designupplevelse kan Kingreal Engineers designa maskiner enligt ritningarna från kunder och motsvarande produktionsbehov.
Lös alla tekniska problem under produktionen, installationen och användningen av maskinen.
